Schale: Die strukturellen Blechteile bestehen aus hochwertigen Stahlplatten, und die Oberflächen sind alle elektrostatisch phosphatiert und mit importierten automatischen Sprühgeräten besprüht, die eine hohe Korrosionsbeständigkeit aufweisen und sich an unterschiedliche Nutzungsumgebungen anpassen können.
Gewährleistung einer guten Oberflächenqualität über die gesamte Lebensdauer des Gerätes. Aluminium- oder Edelstahlschalen können je nach Benutzerbedarf individuell angepasst werden.
Wasserschale: Mit einem schrägen Winkel entworfen, um einen reibungslosen Abfluss des Tauwassers zu ermöglichen, schwimmendes Wasser zu vermeiden und Wasseransammlungen in der Wasserwanne zu verhindern.
Wärmetauscherrohr: Für eine hohe Wärmeübertragungseffizienz wird ein hochverzahntes Kupferrohr mit Innengewinde ausgewählt.
Flossen: Einführung brandneuer hydrophiler Sinuswellen-Aluminiumlamellen, die die Luftstörung verbessern, den Wärmeübertragungskoeffizienten stärken und die Wärmeübertragungsleistung erheblich verbessern;
Fan: Hoher statischer Druck, speziell angepasster Hochleistungs-Axialventilator mit Außenrotor, geeignet für Umgebungen mit hoher Luftfeuchtigkeit, hoher Effizienz, geringer Energieverbrauch, wasser- und staubdicht, mit hervorragender Leistung; Ventilatorenfabrik
Zuvor bestandene statische und dynamische Gleichgewichtstests;
Auftauen: Elektrische Heizrohre zum Abtauen aus rostfreiem Stahl mit geringem Stromverbrauch werden einzigartig und vernünftig ausgewählt und angeordnet, mit schneller Abtaugeschwindigkeit und gründlichem Abtauen, während gleichzeitig Wärmeverluste vermieden werden.
Verlängern Sie die Lebensdauer elektrischer Heizrohre.
Elektrischer Anschlusskasten: Die Anschlussdose verfügt über niedrige Temperaturbeständigkeit, wasser- und staubdichte Eigenschaften, hohe Flammhemmung und ist zur einfachen Verkabelung und Wartung an der Vorderseite angebracht.
Lamellenabstand: Der Standardabstand beträgt 4,5 mm, 6 mm und 9 mm; Anpassbare Blattabstände von 12 mm und 18 mm, um den Anforderungen des Benutzers gerecht zu werden.
Kältemitteltyp: Das Kältemittel R404A kann ausgewählt werden, R507A, R22, R134A, R407C und R410A können je nach Benutzeranforderungen angepasst werden.
Verdampfer:
1. Die einzigartige Rohrbündelanordnung berücksichtigt wichtige Aspekte wie Änderungen des Kältemittelzustands, der Durchflussrate, des Druckabfalls und der Gleichmäßigkeit der Verteilung unter Verdampfungsbedingungen vollständig, was zu einer höheren Wärmeübertragungsleistung des Verdampferoberflächenkühlers führt;
2. Effizientes und kompaktes Wärmetauscherdesign mit gabelförmigen, verstärkten Wärmeübertragungs-Wärmetauscherrohren mit Innengewinde;
3. Wärmetauscherrohre und hydrophile Aluminiumlamellen werden mechanisch ausgedehnt, um Kupferrohre fest mit Aluminiumblechen zu verbinden und so eine optimale Wärmeübertragungseffizienz zu erreichen.
4. Der Flüssigkeitsabscheider und der Kältemittelkreislauf des Verdampfers wurden optimiert, um eine optimale Effizienz des Wärmeaustauschs in verschiedenen Anwendungsumgebungen zu gewährleisten.
5. Das einzigartige Design des Windabweisers befindet sich unterhalb des Wärmetauschers, um Kurzschlüsse im Luftstrom zu verhindern.

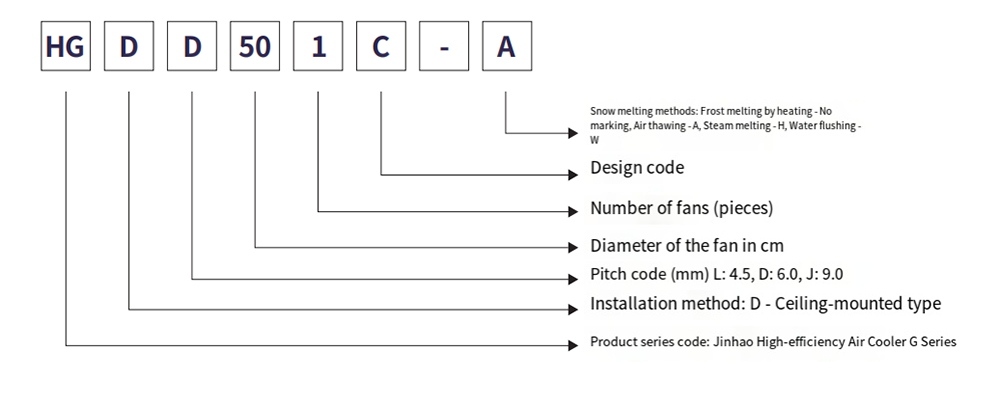

Modellllllllbeschreibung
Technische Parametertabelle (R404A)
Technische Parameter eines hocheffizienten Luftkühlers für elektrische Frostdecken
Filmabstand: 4,5 mm
| Model | Kühlleistung kW | Rohrvolumen | Lüfterparameter | Elektrische Heizung für Schneeschmelze | |||||
| SC1 | SC2 | dm² | Anzahl der Flügel x Durchmesser | Leistung W | Luftmenge m³/h | Reichweite m | Spule kW*-Zweig | Wasserwanne kW*Abzweig | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Technische Parametertabelle (R404A)
Technische Parameter eines hocheffizienten Luftkühlers für elektrische Frostdecken
Filmabstand: 6,0 mm
| Model | Kühlleistung kW | Rohrvolumen | Lüfterparameter | Elektrische Heizung für Schneeschmelze | ||||||
| SC1 | SC2 | SC3 | dm² | Anzahl der Flügel x Durchmesser | Leistung W | Luftmenge m³/h | Reichweite m | Spule kW*-Zweig | Wasserwanne kW*Zweig | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Technische Parametertabelle (R404A)
Technische Parameter eines hocheffizienten Luftkühlers für elektrische Frostdecken
Filmabstand: 9,0 mm
| Model | Kühlleistung kW | Rohrvolumen | Lüfterparameter | Elektrische Heizung für Schneeschmelze | ||||||
| SC3 | SC4 | SC5 | dm² | Anzahl der Flügel x Durchmesser | Leistung W | Luftmenge m³/h | Reichweite m | Spule kW*-Zweig | Wasserwanne kW*Zweig | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

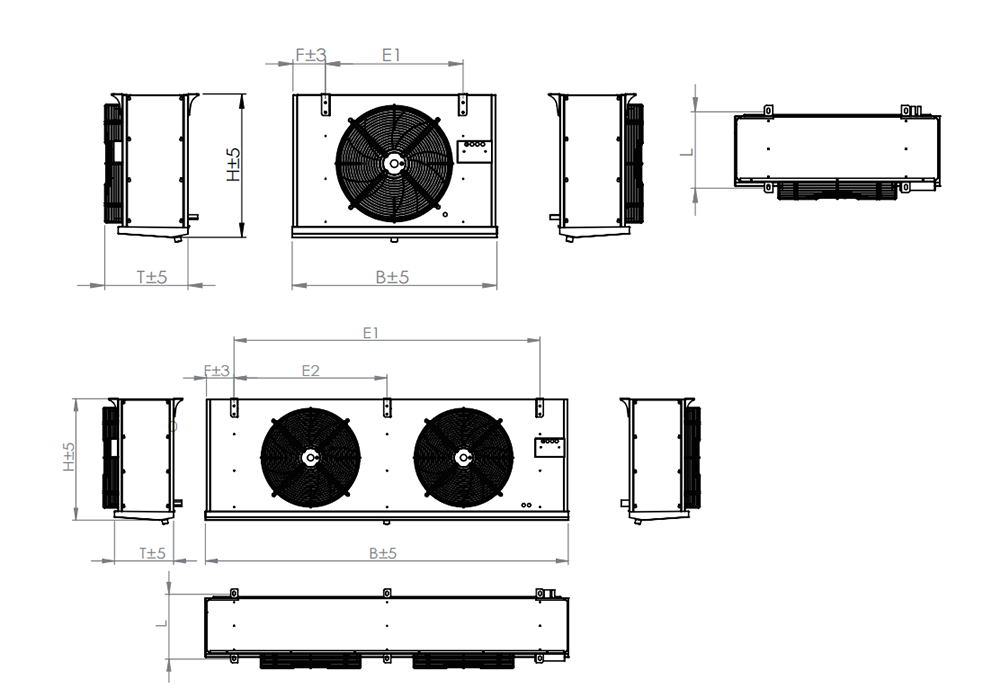

Aussehen und Einbaumaße
Aussehen und Einbaumaße of a high-efficiency electric frost ceiling air cooler
Filmabstand: 4,5 mm
| Model | Schnittstellenspezifikation (mm) | Abmessungen B*T*H | Einbaumaße | Gewicht | Übersichtskartenmarkierung | |||||
| Einlass-/Rücklaufrohr | Entwässerung/(Zoll) | LxBxH(mm) | L | E1 | E2 | E3 | F | Krankengeschichte | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Aussehen und Einbaumaße
Aussehen und Einbaumaße of a high-efficiency electric frost ceiling air cooler
Filmabstand: 6,0 mm
| Model | Schnittstellenspezifikation (mm) | Abmessungen B*T*H | Einbaumaße | Gewicht | Übersichtskartenmarkierung | |||||
| Einlass-/Rücklaufrohr | Entwässerung/(Zoll) | LxBxH(mm) | L | E1 | E2 | E3 | F | Krankengeschichte | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Aussehen und Einbaumaße
Aussehen und Einbaumaße of a high-efficiency electric frost ceiling air cooler
Filmabstand: 9,0 mm
| Model | Schnittstellenspezifikation (mm) | Abmessungen B*T*H | Einbaumaße | Gewicht | Übersichtskartenmarkierung | |||||
| Einlass-/Rücklaufrohr | Entwässerung/(Zoll) | LxBxH(mm) | L | E1 | E2 | E3 | F | Krankengeschichte | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Hinweis 1: Designstandards:
| Standard-Wärmeübertragungsbedingungen | Einlasslufttemperatur | Verdampfungstemperatur | Relative Temperatur | Relative Temperatur | Überhitzung |
| SC1 | 10℃ | 0℃ | 85 % | 1.35 | 6,5K |
| SC2 | 0℃ | -8℃ | 85 % | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95 % | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95 % | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95 % | 1.01 | 3,9K |
Hinweis 2: Umrechnungsfaktor für Kältemittel
| Kältemittel | Betriebsbedingungen | R22 | R404A | R507 | R134a |
| Korrekturfaktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korrekturfaktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korrekturfaktor | SC3 | 0.95 | 1 | 1 | 0.85 |
