Grundlegendes zum Kältemittel-Saugleitungsspeicher: Funktion, Größe, Installation und häufige Probleme

Was ist ein Saugleitungsspeicher und seine Hauptfunktion?

Definition und Zweck eines Saugleitungsspeichers

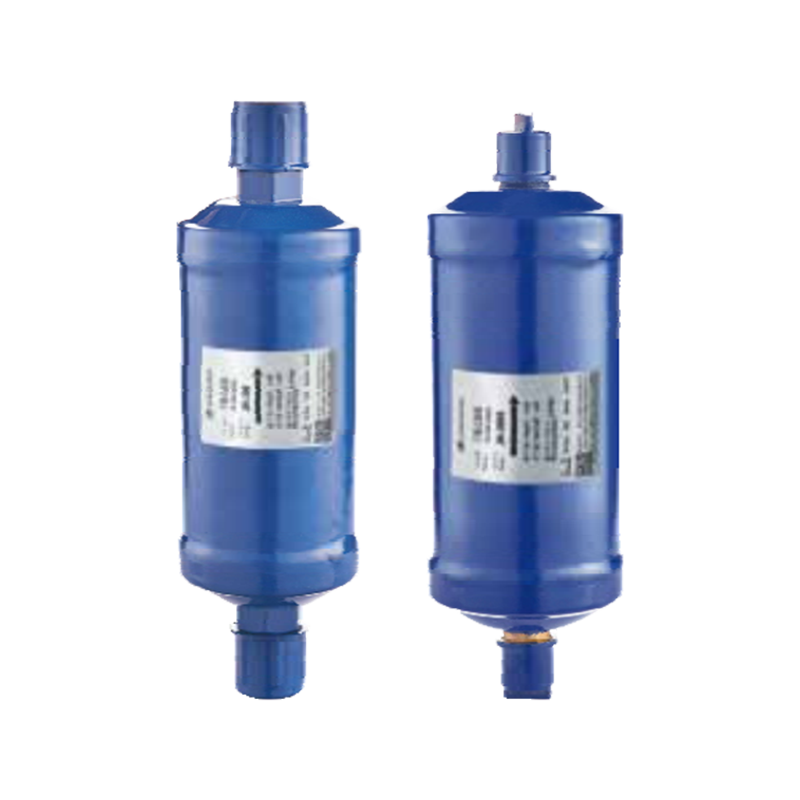

Die Kältemittel-Saugleitungsspeicher ist eine wichtige Komponente in vielen HVAC- und Kühlsystemen, die den Kompressor vor möglichen Schäden durch flüssiges Kältemittel, das durch die Saugleitung zurückfließt, schützen soll. Seine Hauptaufgabe besteht darin, als Puffer oder Reservoir zu fungieren: Wenn Kältemittel (Dampf oder Restflüssigkeit) den Verdampfer verlässt, gelangt es in den Akkumulator, bevor es den Kompressor erreicht. Im Akkumulator setzt sich flüssiges Kältemittel – das gefährlich sein kann, wenn es direkt in den Kompressor gesaugt wird – am Boden ab, während der Dampf aufsteigt und weiterströmt. Dadurch wird sichergestellt, dass nur Dampf den Kompressor erreicht, wodurch das sogenannte „Flüssigkeitsschlagen“ verhindert wird, das die Komponenten des Kompressors schwer beschädigen kann. :

• Trennt flüssiges Kältemittel vom Dampf vor dem Kompressoreinlass. :
• Dient als Zwischenspeicher für überschüssiges flüssiges Kältemittel und Öl, das sich während der Zyklen ansammelt. :
• Dosiert die Rückführung von Flüssigkeit und Öl zum Kompressor mit kontrollierter Geschwindigkeit und vermeidet so eine plötzliche Flüssigkeitsflut. :

Warum es in Kühl-/HLK-Systemen von entscheidender Bedeutung ist

In vielen HVAC-Systemen – insbesondere in Wärmepumpen, gewerblichen Kühlsystemen oder Systemen mit langen Leitungen – können Bedingungen dazu führen, dass das Kältemittel unvollständig verdampft, bevor es in die Saugleitung zurückkehrt (z. B. bei Abtauzyklen, niedrigen Umgebungstemperaturen oder schnellen Lastwechseln). Ohne einen Saugleitungsspeicher kann solches flüssiges Kältemittel direkt in den Kompressor gelangen und zu Flüssigkeitsschlägen, Verlust der Ölschmierung, Lagerauswaschung oder plötzlichem Kompressorausfall führen. Ein richtig dimensionierter und installierter Saugleitungsspeicher erhöht die Systemzuverlässigkeit erheblich, verlängert die Lebensdauer des Kompressors und erhält die Systemeffizienz aufrecht. :

• Schützt Kompressoren vor Flüssigkeitsschlägen und Ölverdünnung. :
• Ermöglicht einen sicheren Betrieb bei variabler Last, Abtauzyklen oder langen Kältemittelleitungssystemen. :
• Trägt dazu bei, eine stabile Ölzirkulation und einen stabilen Kältemittelfluss bei schwankenden Systembedingungen aufrechtzuerhalten. :

So dimensionieren Sie einen Saugleitungsspeicher für Ihr HVAC- oder Kühlsystem

Schlüsselfaktoren, die die Speichergröße bestimmen

Die Dimensionierung eines Saugleitungsspeichers ist nicht willkürlich – das richtige Volumen und die richtige Innenkonstruktion müssen die maximale Menge an flüssigem Kältemittel berücksichtigen, die unter ungünstigsten Bedingungen zurückfließen kann, und außerdem eine ordnungsgemäße Ölrückführung gewährleisten. Wichtige Faktoren sind die gesamte Kältemittelfüllung des Systems, die Länge und der Durchmesser der Saugleitungen, der Kompressortyp, die erwartete Kältemittelrückführung im ungünstigsten Fall (z. B. nach Abtauung, schnelle Lastwechsel) und ob das System Funktionen wie Heißgasbypass oder mehrere Leistungsstufen verwendet. :

• Gesamte Kältemittelfüllung im System.
• Erwarteter maximaler Flüssigkeitsrückfluss (z. B. beim Abtauen oder bei niedrigen Umgebungsbedingungen).
• Länge und Anordnung der Saugleitungen (lange Leitungen erfordern möglicherweise eine größere Speicherkapazität).
• Kompressortyp und seine Empfindlichkeit gegenüber Flüssigkeitsschlägen oder Problemen mit der Ölrückführung.
• Betriebsarten (z. B. Wärmepumpenschaltung, Heißgasbypass), die zu Kältemittelstößen führen können.

Größenrichtlinien und Best Practices

Als Faustregel empfehlen viele Konstruktionsrichtlinien die Auswahl eines Saugleitungsspeichers, der unter Worst-Case-Bedingungen einen erheblichen Teil – häufig einen erheblichen Bruchteil – der gesamten Kältemittelfüllung des Systems aufnehmen kann. Bei Systemen mit thermostatischen Expansionsventilen (TXV) kann dies etwa 50 % der Kreislaufladung sein; Bei Systemen mit fester Öffnung oder großen Leitungssätzen könnte die erforderliche Kapazität 100 % der Schaltungsladung erreichen. : Darüber hinaus sollte der Akkumulator über ein internes U-Rohr (und eine Öffnung/Sieb) verfügen, um eine ordnungsgemäße Dampf-Flüssigkeits-Trennung und eine kontrollierte Rückführung von Flüssigkeit und Öl bei laufendem Kompressor sicherzustellen. :

• Wählen Sie das Speichervolumen basierend auf dem Worst-Case-Flüssigkeitsrücklauf (z. B. 50–100 % der Kältemittelfüllung je nach Systemdesign).
• Stellen Sie sicher, dass die Innenkonstruktion ein U-Rohr mit Öffnung und Sieb für eine ordnungsgemäße Dosierung und Schutz vor Schmutz enthält.
• Bestätigen Sie die Kompatibilität mit dem Kältemitteltyp und dem zugehörigen Öl (Material und Druckstufen).
• Berücksichtigen Sie die Anordnung der Saugleitungen – längere oder komplexere Saugleitungen erfordern möglicherweise größere oder speziell ausgelegte Akkumulatoren.
• Wenn möglich, konsultieren Sie für die Genauigkeit technische Richtlinien oder branchenübliche Größentabellen.

Saugleitungsspeicher vs. Flüssigkeitsleitungsempfänger – Hauptunterschiede

Funktionelle Unterschiede

Obwohl in Kühlsystemen sowohl ein Akkumulator als auch ein Empfänger verwendet werden, dienen sie unterschiedlichen Zwecken und werden an unterschiedlichen Orten installiert. A Saugleitungsspeicher sitzt in der Saugleitung (Dampfleitung) zwischen Verdampfer und Kompressor; Es fängt überschüssige Flüssigkeit oder Öl auf, die durch die Ansaugung zurückfließen, und stellt sicher, dass nur Dampf in den Kompressor gelangt. Im Gegensatz dazu wird ein Flüssigkeitsleitungssammler (oder einfach „Auffangbehälter“) in der Flüssigkeitsleitung (Hochdruckleitung) nach dem Kondensator und vor dem Expansionsgerät installiert. Seine Aufgabe besteht darin, überschüssiges flüssiges Kältemittel zu speichern, Ladungsschwankungen auszugleichen und eine stetige, unterkühlte Flüssigkeitszufuhr zum Expansionsventil sicherzustellen – und nicht darin, den Kompressor vor Flüssigkeitsrückfluss zu schützen. Kurz gesagt: Akkumulator = saugseitiger Schutz; Empfänger = Regelung der Lagerung und Versorgung der Flüssigkeitsleitung.

• Akkumulator: auf der Saugseite (Niederdruckseite) platziert; verhindert Flüssigkeitsschläge.
• Empfänger: auf der Flüssigkeitsseite (Hochdruckseite) platziert; speichert Kältemittel und sorgt für eine gleichmäßige Versorgung.
• Der Akkumulator verarbeitet die vom Verdampfer zurückströmende Dampfpotentialflüssigkeit; Der Empfänger kümmert sich um die Flüssigkeit nach der Kondensation.

Wann welche Komponente verwendet werden sollte

Die decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.

• Verwenden Sie einen Akkumulator, wenn ein Flüssigkeitsrückfluss auf der Saugseite oder der Schutz des Kompressors ein Problem darstellt.
• Verwenden Sie den Empfänger, wenn Ladungsschwankungen oder eine gleichmäßige Flüssigkeitszufuhr zum Expansionsgerät erforderlich sind.
• Große oder komplexe Systeme (lange Rohrleitungen, mehrere Modi) können für optimale Zuverlässigkeit von beiden Komponenten profitieren.

Best Practices für die Installation eines Saugleitungsspeichers

Richtige Platzierung im System

Die ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :

• An der Saugleitung zwischen Verdampfer und Kompressor installieren.
• Für den besten Schutz vorzugsweise in der Nähe der Ansaugöffnung des Kompressors.
• Sorgen Sie für eine vertikale Ausrichtung (sofern konstruktionsbedingt erforderlich) und eine ordnungsgemäße Abstützung, um Vibrationen oder Belastungen vorzubeugen.

Überlegungen zur Montage, Ausrichtung und Verrohrung

Bei der Installation geht es nicht nur um die Platzierung des Akkumulators – die richtige Montage, Ausrichtung und Rohrleitungsführung sind entscheidend. Der Akkumulator sollte sicher gestützt werden, um Vibrationsbelastungen zu vermeiden, und die Rohrleitungen müssen so angeordnet sein, dass Ölansammlungen oder Kältemitteleinschlüsse vermieden werden. Das interne U-Rohr (oder J-Rohr) muss korrekt ausgerichtet sein, sodass sich der Dampfauslass oben und die Flüssigkeits-/Ölrücklauföffnung unten befindet. Darüber hinaus muss verhindert werden, dass Lötflussmittel und Rückstände während der Installation in den Akkumulator gelangen. Zu diesem Zweck wird häufig ein Sieb oder Sieb an der Innenöffnung verwendet. Wenn diese Überlegungen nicht berücksichtigt werden, kann dies zu einer eingeschränkten Ölrückführung, Verstopfungen oder sogar zum Ausfall von Komponenten führen. :

• Sorgen Sie für eine vertikale Ausrichtung und eine sichere Montage, um Vibrationen zu minimieren.
• Verwenden Sie geeignete Stützen und vermeiden Sie eine Belastung der Kältemittelleitungen.
• Bestätigen Sie die Ausrichtung des inneren U-Rohrs (J-Rohr): Dampfeinlass oben, Flüssigkeits-/Ölrücklauföffnung unten.
• Verwenden Sie ein Sieb/Sieb, um zu verhindern, dass Fremdkörper oder Lotpartikel in die Dosieröffnung gelangen.
• Isolieren Sie die Saugleitung bei Bedarf, um Kondensation zu verhindern. Beachten Sie jedoch, dass eine Überisolierung den für die Verdampfung erforderlichen Wärmeaustausch beeinträchtigen kann.

Häufige Probleme und Diagnose von Problemen mit einem Saugleitungsspeicher

Typische Fehler (z. B. Flüssigkeitsschläge, Probleme mit der Ölrückführung, Verstopfung)

Obwohl ein Saugleitungsspeicher zum Schutz des Systems konzipiert ist, kann er selbst zu einer Fehlerquelle werden – insbesondere, wenn er falsch dimensioniert, schlecht installiert oder nicht gewartet wird. Zu den häufigsten Problemen gehören innere Korrosion, die zu Undichtigkeiten führt (insbesondere bei Installationen im Freien), eine Verstopfung der Ölrücklauföffnung (aufgrund von Ablagerungen, Flussmittel oder Ablagerungen), eine falsche Ausrichtung, die zu Ölansammlungen und schlechter Rückführung führt, sowie über- oder unterdimensionierte Akkumulatoren, die zu unzureichendem Schutz oder Leistungseinbußen führen. Diese Probleme können im Laufe der Zeit zu Kompressorschlägen, Ölmangel oder -verdünnung, ineffizientem Betrieb oder sogar zum Ausfall des Kompressors führen. :

• Verstopfte Öl-/Kältemittelrücklauföffnung – kann Öl ansammeln oder eine schlechte Rückführung verursachen.
• Korrosion oder Rost führen zu Undichtigkeiten – insbesondere im Freien oder in ungeschützten Umgebungen.
• Falsche Ausrichtung oder schlechte Montage – was zu Vibrationen, Ölansammlungen oder unzureichender Trennung führt.
• Übergroßer Akkumulator – kann die Systemhysterese erhöhen oder Ineffizienzen verursachen.
• Unterdimensionierter Akkumulator – nicht ausreichend, um im schlimmsten Fall einen Flüssigkeitsrückfluss zu bewältigen, wodurch die Gefahr einer Beschädigung des Kompressors besteht.

Wartungstipps zur Vermeidung von Ausfällen

Durch vorbeugende Wartung und regelmäßige Inspektionen kann das Risiko akkubedingter Ausfälle deutlich reduziert werden. Dazu gehört die regelmäßige Sichtprüfung auf Anzeichen von Rost, Korrosion, Dellen oder Undichtigkeiten; Prüfung auf ungewöhnlichen Frost oder Frostmuster, die auf eine interne Überflutung oder eine unsachgemäße Verdampfung hinweisen könnten; Überprüfung der Überhitzung und des Ansaugdrucks, um den korrekten Kältemittelfluss zu bestätigen; und sicherstellen, dass die Montage und Isolierung des Akkumulators intakt und angemessen bleiben. Es empfiehlt sich außerdem, die Ölrücklauföffnung und das interne Sieb zu überprüfen, insbesondere nach jeglichen Rohrleitungs- oder Lötarbeiten vor Ort, um sicherzustellen, dass kein Lot oder Schmutz eingedrungen ist. :

• Überprüfen Sie das Akkugehäuse und die Anschlüsse auf Rost, Korrosion oder Undichtigkeiten.
• Überwachen Sie den Ansaugdruck und die Überhitzung, um Anzeichen von Flüssigkeitsrückfluss oder unsachgemäßer Verdampfung zu erkennen.
• Stellen Sie nach allen Rohrleitungsarbeiten sicher, dass sich im Akkumulator keine Rückstände oder Flussmittel befinden.
• Stellen Sie sicher, dass die Ölrücklauföffnung und das interne Sieb sauber und frei von Verstopfungen bleiben.
• Überprüfen Sie jährlich die Montagehalterungen und die Isolierung, insbesondere bei Außengeräten.

FAQ

Was passiert, wenn ich in einem HVAC-System mit großer Leitung keinen Saugleitungsspeicher verwende?

Wenn Sie in einem System mit langen Saugleitungen, variablen Lasten oder potenziellem Kältemittelrückfluss auf einen Saugleitungsspeicher verzichten, besteht ein hohes Risiko, dass flüssiges Kältemittel in den Kompressor gelangt – insbesondere bei Abtauzyklen, beim Herunterfahren/Starten des Systems oder wenn es aufgrund von Temperaturänderungen zu einer Kältemittelmigration kommt. Diese Flüssigkeitsschläge können zu Schäden am Kompressor, Verlust der Ölschmierung, Lagerschäden oder einem vollständigen Ausfall des Kompressors führen. Auch wenn das System einen Unterkühlungsflüssigkeitsleitungssammler verwendet, bietet dieser keinen Schutz vor Flüssigkeitsrückfluss auf der Saugseite. Unter solchen Bedingungen ist die Verwendung eines ordnungsgemäß dimensionierten Saugleitungsspeichers oft die einzige wirksame Schutzmaßnahme.

Kann ein Saugleitungsspeicher mit der Zeit verstopfen oder verstopfen? Was sind die Zeichen?

Ja – im Laufe der Zeit kann die Ölrücklauföffnung (oder die interne Messöffnung) eines Akkumulators durch Lotpartikel, Zunder, Ablagerungen oder Schlamm verstopft werden (insbesondere nach der Verlegung von Rohrleitungen vor Ort oder nach schlechten Lötpraktiken). Wenn dies geschieht, kann die Ölrückführung eingeschränkt sein, was zu einem Ölmangel im Kompressor führt, oder es kann sich Kältemittel/Öl im Akkumulator ansammeln. Anzeichen für solche Probleme sind ungewöhnliche Kompressorgeräusche, verminderte Schmierung, schwankende Ansaugdrücke, Frost- oder Eisbildung am Akkumulatorgehäuse oder schlechte Kühlleistung. Um diesen Problemen vorzubeugen, sind regelmäßige Inspektionen, Reinigungen und die Sicherstellung, dass ein ordnungsgemäßes Sieb oder Sieb vorhanden ist, unerlässlich.

Wie wähle ich den richtigen Saugleitungsspeicher für eine Wärmepumpenanlage mit häufigen Abtauzyklen aus?

Bei Wärmepumpensystemen – insbesondere solchen mit häufigen Abtauzyklen, Lastschwankungen oder langen Saugleitungen – muss bei der Auswahl eines Akkumulators der schlimmste Fall eines Flüssigkeitsrückflusses berücksichtigt und eine ausreichende Ölrückführungskapazität sichergestellt werden. Bevorzugen Sie einen Akkumulator, der für einen großen Teil (häufig 50–100 %) der gesamten Kältemittelfüllung ausgelegt ist, mit einem robusten inneren U-Rohr-Design, einer durch ein Sieb geschützten Öffnung und Kompatibilität mit dem verwendeten Kältemittel und Öl. Achten Sie außerdem auf die richtige Platzierung in der Nähe der Kompressoransaugung, eine sichere Montage und die richtige Ausrichtung. Bei Systemen mit Abtauzyklen oder Heißgas-Nacherwärmung sollte der Akkumulator in der Lage sein, als vorübergehende Kältemittelspeicherkammer zu fungieren und eine kontrollierte Rückführung statt eines plötzlichen Rückflusses zu gewährleisten. :
