Kältemittelfiltertrockner: Auswahl, Platzierung und Wartung für eine zuverlässige HVAC-Leistung

Größenleitfaden für HVAC-Kältemittelfiltertrockner

Warum die Größenbestimmung weit über die Frage hinausgeht: „Wird sie passen?“

Die Wahl der richtigen Filtertrocknergröße ist nicht nur eine Verpackungsentscheidung; es beeinflusst direkt die Systemstabilität, die Lebensdauer des Kompressors und die Energieeffizienz. Eine zu kleine Einheit kann schnell gesättigt sein, wodurch Säuren, Schlamm und Feuchtigkeit zirkulieren können, lange bevor das Gerät sein erwartetes Wartungsintervall erreicht. Umgekehrt kann eine willkürlich überdimensionierte Einheit zu einem unnötigen Druckabfall führen, Probleme bei der Ölrückführung bei geringer Last verursachen und die Evakuierung erschweren. In Flüssigkeitsleitungen verringert ein übermäßiger Druckabfall die Netto-Positivsaugung am Expansionsgerät, was zu Überhitzung, ausgehungerten Verdampfern und unvorhersehbarer Überhitzung führt. In Saugleitungen (die vorübergehend für Reinigungs- oder Sonderzwecke verwendet werden) kann die falsche Größe den Druckabfall verstärken und das Kompressionsverhältnis erhöhen, wodurch die Kapazität verringert und die Austrittstemperaturen erhöht werden. Die beste Vorgehensweise besteht darin, die Schadstoffkapazität, den zulässigen Druckabfall bei Auslegungsmassenstrom und die Viskositätseigenschaften des Kältemittels auszugleichen. Dabei ist zu berücksichtigen, dass sich Mischungen und Kältemittel mit höherem Druck anders verhalten als herkömmliche Flüssigkeiten.

Faustregeln, die noch überprüft werden müssen

Für schnelle Schätzungen korrelieren viele Techniker die Trocknergröße mit der Gerätetonnage und überprüfen dann die Auswahl anhand der Durchfluss-/Druckabfallkurven des Herstellers. Als allgemeiner Ansatz wählen Sie einen Flüssigkeitsleitungstrockner, dessen Nenndurchfluss bei Ihrer Kältemittel- und Kondensationstemperatur einen akzeptablen Druckabfall ergibt – bei der Konstruktion wird oft auf einen kleinen Bruchteil eines Bar (oder ein paar psi) abgezielt. Die Schadstoffkapazität sollte für das Installationsszenario geeignet sein: Neue Geräte mit sauberen Rohrleitungen können kompakte Einheiten verwenden, während Nachrüstungen, Ausfälle oder Systeme, die während längerer Bauarbeiten der Umgebung ausgesetzt sind, von größeren Volumina und einer höheren Trockenmittelmasse profitieren. Wägen Sie außerdem Öltyp und Mischbarkeit ab. POE-Öle nehmen Feuchtigkeit schnell auf, daher ist die Kontrolle der Restfeuchtigkeit besonders bei HFC/HFO-Mischungen unerlässlich. Gleichen Sie die Faustregeln immer mit den spezifischen Diagrammdaten für das Kältemittel und den Temperaturbereich ab, den Sie im Betrieb erwarten.

Ausgearbeitetes Beispiel und Vergleich in Worten

Stellen Sie sich ein 5-Tonnen-Split-System vor, das ein gewöhnliches Hochdruckkältemittel verwendet. Wenn Sie sich für einen sehr kleinen Flüssigkeitsleitungstrockner entscheiden, können Sie den Schrank zwar aufgeräumt halten, aber beim Auslegungsmassenstrom wird es wahrscheinlich zu einem vergleichsweise höheren Druckabfall kommen. Wenn wir eine mittelgroße Patrone mit der kleineren Variante vergleichen, reduziert die mittelgroße Option im Allgemeinen den Druckabfall bei Nenntonnage und bietet gleichzeitig mehr Trockenmittel, sodass sie beim frühen Einlaufen länger wirksam bleibt. Im Vergleich zu einem übergroßen Industriekanister vermeidet das mittelgroße Gerät in der Regel unnötiges Volumen und verringert das Risiko von Ölansammlungen bei Teillastbedingungen. Somit gleicht die Auswahl „Mitte rechts“ Durchfluss und Kapazität aus und sorgt gleichzeitig für eine stabile Unterkühlung am Expansionsgerät.

Illustrative Auswahltabelle (mit Herstellerdaten überprüfen)

Häufige Fehler bei der Größenbestimmung, die es zu vermeiden gilt

• Ignorieren kältemittelspezifischer Durchflussdaten und verlassen sich nur auf „Mengenangaben“.
• Vergessen Sie bei der Beurteilung des Druckabfalls den additiven Effekt von Armaturen und Ventilen.
• Verwendung der gleichen Größe für die Erstreinigung und für den Dauereinsatz ohne Neubewertung.
• Überspringen einer zweiten Evakuierung nach dem Austausch des Trockners bei verdächtigen Systemen.

Filtertrockner für Wärmepumpenanlagen

Bidirektionaler Fluss verändert die Anforderungen

Wärmepumpen kehren den Kältemittelfluss um, daher muss jeder Filtertrockner, der im Kreislauf verbleiben soll, für den bidirektionalen Betrieb ausgelegt oder mit Rückschlagventilen ausgestattet sein, die einen ordnungsgemäßen Fluss durch den Kern gewährleisten. Ein herkömmlicher Einweg-Flüssigkeitsleitungstrockner kann im Kühlmodus funktionieren, im Heizmodus kann er jedoch zu einer unbeabsichtigten Einschränkung werden oder sogar Verunreinigungen im falschen Teil des Kreislaufs einfangen. Bi-Flow-Modelle mildern dieses Problem, indem sie einen nahezu symmetrischen Strömungsweg durch das Trockenmittelbett und die Siebe bieten. Im Vergleich zu Einheiten mit einer Richtung verringern Bi-Flow-Designs das Risiko von Druckabfallspitzen während Abtauereignissen und minimieren Störungen bei der Ölrückführung, wenn das Umschaltventil betätigt wird. Da beim Abtauen heißes Gas über ungewöhnliche Wege geleitet wird, sind die thermische Beständigkeit und die Siebunterstützung des Trockners besonders wichtig, um eine Medienmigration zu verhindern.

Platzierung um Umschaltventile und Rückschlagventile

Um Messgeräte in beiden Betriebsarten zu schützen, platzieren Techniker häufig einen Bi-Flow-Trockner in der Leitung, der in jedem Betriebszustand als Flüssigkeit fungiert, was nicht immer auf den ersten Blick erkennbar ist. Bei kompakten Wärmepumpen hängt die strategische Platzierung in der Nähe des Auslasses der Innen- oder Außenspule davon ab, wo sich die Flüssigkeitsleitung beim Heizen bzw. Kühlen befindet. Wenn Rückschlagventile verwendet werden, um den Durchfluss in einer gewünschten Richtung durch einen Standardtrockner zu erzwingen, überprüfen Sie den Ventil-Cv und den Öffnungsdruck, damit die kombinierte Baugruppe keinen übermäßigen Druckabfall erzeugt. Wenn Sie eine echte Bi-Flow-Baugruppe mit einem Workaround mit Rückschlagventil vergleichen, bietet die Bi-Flow-Option in der Regel eine einfachere Verrohrung, weniger Leckstellen und eine einfachere Diagnose, während der Workaround attraktiv sein kann, wenn der Lagerbestand begrenzt ist, aber eine sorgfältige Inbetriebnahme erforderlich ist.

Servicepraktiken für saisonale Zuverlässigkeit

Bei Wärmepumpen kommt es zu mehr Moduswechseln und einer längeren jährlichen Laufzeit als bei reinen Kühlsystemen. Daher sind die Trockenmittelkapazität und die Robustheit des Siebes von Bedeutung. Stellen Sie bei saisonalen Kontrollen sicher, dass der Trockner während des Abtauens nicht heiß läuft, achten Sie auf Geräusche, die auf Medienbewegungen hinweisen, und bestätigen Sie eine stabile Unterkühlung in beide Richtungen. Wenn ein Durchbrennen oder ein Feuchtigkeitsereignis auftritt, installieren Sie temporäre Reinigungstrockner in der Saugleitung, um Säuren und Partikel aufzufangen. Entfernen oder ersetzen Sie diese dann, sobald die Säuretests neutral sind und der Druckabfall innerhalb der Zielwerte liegt. Im Vergleich dazu, einen Saugreinigungstrockner auf unbestimmte Zeit an Ort und Stelle zu belassen, sorgt das Entfernen nach der Wiederherstellung für eine höhere Effizienz und verhindert übermäßige Saugdruckverluste.

Tabelle mit Überlegungen zur Wärmepumpe

• Bestätigen Sie, welche Leitung in jedem Modus flüssig ist, bevor Sie mit der Platzierung beginnen.
• Dokumentieren Sie den Grunddruckabfall im Trockner beim Heizen und Kühlen.
• Testen Sie nach jeder Reparatur die Abtauleistung und überwachen Sie dabei Unterkühlung und Überhitzung.

Kältemittelfilter-Trockner mit austauschbarem Kern vs. versiegelt

Wartungsfreundlichkeit und Lebenszyklusperspektive

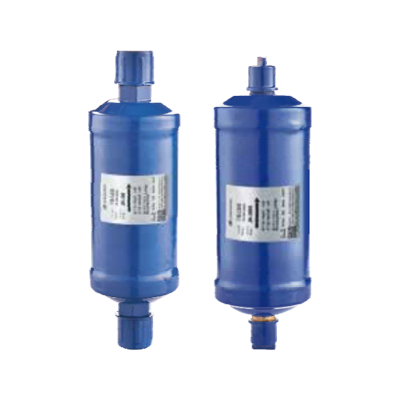

Austauschbare Kerngehäuse und versiegelte Patronentrockner entfernen beide Säure, Feuchtigkeit und Partikel, lösen jedoch unterschiedliche Lebenszyklusprobleme. Versiegelte Kartuschen sind kompakt, kostengünstig und ideal, wenn der Platz knapp ist und das Kontaminationsrisiko gering ist. Wenn der Auftrag eine häufige Reinigung erfordert – nach einem Kompressorausfall, bei schrittweisen Nachrüstungen oder in großen Systemen, in denen Schweißschlacke und Oxide häufig vorkommen – ermöglicht ein austauschbares Kerngehäuse den Austausch von Medien, ohne die Leitung zu unterbrechen. Im reinen Wartungsbereich reduziert der Shell-Ansatz die Ausfallzeit bei aufeinanderfolgenden Reinigungen und begrenzt die wiederholte Erwärmung benachbarter Komponenten. Im Vergleich zu versiegelten Kartuschen können Sie mit Kernschalen auch die Kernmischung individuell anpassen (hohe Säurekapazität, hoher Partikelgehalt oder ausgewogen). Der Kompromiss besteht aus anfänglichen Kosten, Platzbedarf und der nötigen Disziplin, um saubere Kernänderungen durchzuführen, ohne neue Verunreinigungen einzuführen.

Kapazität, Druckabfall und Risikomanagement

Bei einer gegebenen Anschlussgröße nehmen Gehäuse in der Regel größere Medienvolumina auf, was zu einer höheren Schmutz- und Feuchtigkeitskapazität und häufig zu einem geringeren Druckabfall führt. Dieser Vorteil wächst in unordentlichen Systemen mit langen Rohrleitungen und mehreren Zubehörteilen. Versiegelte Kartuschen glänzen jedoch in kleinen Geräten, bei denen es auf jeden Winkel ankommt und der Druckabfall durch eine Kartusche mit der richtigen Größe völlig akzeptabel ist. Im Vergleich zu einer abgedichteten Einheit mit einer Kernhülle bei gleichem Durchfluss bietet die Hülle im Allgemeinen ein längeres Reinigungsfenster und einen allmählicheren Anstieg des Druckabfalls beim Laden. Umgekehrt vereinfachen versiegelte Kartuschen die Lagerhaltung und verringern das Risiko einer falschen Kernauswahl, die in komplexen Anlagen eine versteckte Ursache für Leistungsabweichungen sein kann.

Verfahrensdisziplin bei Kernänderungen

Wenn Sie einen Kern austauschen, isolieren Sie den Abschnitt, gewinnen Sie das Kältemittel nach Bedarf zurück und befolgen Sie einen sterilen Arbeitsablauf: Verschließen Sie offene Leitungen, wischen Sie die Sitzflächen ab und vermeiden Sie fusselige Tücher. Führen Sie nach dem Zusammenbau eine Tiefenevakuierung und einen Vakuumtest im Stehen durch, um die Dichtheit und den geringen Feuchtigkeitsgehalt zu bestätigen. Im Vergleich zum Schneiden und Löten zum Austausch einer abgedichteten Einheit reduziert diese Methode die thermische Belastung benachbarter Ventile und Isolierungen, insbesondere in überfüllten Maschinenräumen. Dennoch kann der einfache Austausch einer versiegelten Patrone bei kleinen Split-Systemen für Besatzungen, die nicht routinemäßig mit Granaten umgehen, schneller und weniger fehleranfällig sein.

Vergleichstabelle: Austauschbarer Kern vs. versiegelt

• Verwenden Sie eine Schale, wenn während der Reinigung mit wiederholten Filterwechseln zu rechnen ist.
• Wählen Sie versiegelte Kartuschen für Kompaktsysteme mit routinemäßigen Wartungsintervallen.
• Nach starker Verschmutzung koppeln Sie vorübergehend einen Saug-Reinigungstrockner an und entfernen Sie ihn dann.

Flüssigkeitsleitung Filtertrockner Feuchtigkeitsindikator

Was Ihnen der Indikator sagt – und was nicht

Ein in ein Schauglas integrierter Feuchtigkeitsindikator ermöglicht zwei schnelle visuelle Kontrollen: das Vorhandensein von Blasen im Flüssigkeitsstrom und die relative Trockenheit des Kältemittels. Das Farbelement reagiert auf den Feuchtigkeitsgehalt, indem es den Farbton verschiebt und den Technikern einen schnellen „Go/No-Go“-Hinweis gibt. Im Vergleich dazu, sich nur auf die Evakuierungshistorie oder einen einzelnen Vakuummesswert zu verlassen, liefert ein Indikator während des Betriebs und nach Serviceereignissen eine kontinuierliche Rückmeldung. Es handelt sich jedoch nicht um ein Laborgerät; Temperatur, Öltyp und Beleuchtung können die Wahrnehmung beeinflussen. Aus diesem Grund wird es am besten in Kombination mit gemessener Unterkühlung und Überhitzung verwendet, um den Systemzustand zu validieren.

Farben interpretieren und entschlossen handeln

Bevor Sie Maßnahmen ergreifen, vergewissern Sie sich, dass die Referenztabelle des Indikators für das spezifische installierte Element gilt. Als allgemeiner Arbeitsablauf überprüfen Sie die Temperatur und den Druck der Flüssigkeitsleitung, berechnen die Unterkühlung und lesen dann die Farbe ab. Wenn die Anzeige bei geringer Unterkühlung einen „nassen“ Zustand anzeigt und Blasen auftreten, enthält das System wahrscheinlich sowohl Entspannungsgas als auch überschüssige Feuchtigkeit. Ersetzen Sie den Flüssigkeitsleitungstrockner und evakuieren Sie ihn erneut. Wenn der Indikator in Richtung „trocken“ tendiert, die Blasen jedoch bestehen bleiben, konzentrieren Sie sich auf Unterkühlung und mögliche Einschränkungen stromaufwärts. Verglichen mit dem Raten anhand eines einzelnen Symptoms verkürzt dieser kombinierte Ansatz die Fehlerbehebung und reduziert Wiederholungsbesuche.

Blasenhinweise vs. falsch positive Ergebnisse

Blasen können auf Flash-Gas durch unzureichende Unterkühlung, eine Verengung oder einfach auf die Beobachtung während des Startvorgangs oder unmittelbar nach einer Heißgasabtauung zurückzuführen sein. Auch eine warme Umgebungstemperatur am Schauglas kann das, was Sie sehen, beeinflussen. Verglichen mit einem stabilen, blasenfreien Strahl unter konstanter Belastung ist intermittierender Schaum während der Übergangszeit weniger besorgniserregend. Wenn Blasen zusammen mit einem Nässeindikator auftreten, behandeln Sie dies zunächst als Feuchtigkeitsproblem. Wenn der Indikator trocken ist und dennoch Blasen vorhanden sind, untersuchen Sie die Unterkühlung, den Sammlerfüllstand und die Kondensatorleistung.

Referenztabelle: Typische Anzeigewerte

• Vergleichen Sie immer den Anzeigewert mit der gemessenen Unterkühlung und Überhitzung.
• Schützen Sie das Schauglas bei der Farbbeurteilung vor direkter Sonneneinstrahlung.
• Nach trockeneren Änderungen protokollieren Sie die Farbe der Anzeige und die Systemmetriken als neue Basislinie.

Beste Platzierung des Kältemittelfiltertrockners in der Leitung

Prinzipien der Flüssigkeitsleitungsplatzierung

Der häufigste dauerhafte Standort für einen Flüssigkeitsleitungs-Filtertrockner ist stromabwärts des Kondensators (oder Empfängers, falls vorhanden) und stromaufwärts des Expansionsgeräts. Diese Anordnung schützt das Messgerät vor Partikeln und stellt sicher, dass das Kältemittel beim Drosseln trocken bleibt, wodurch Eisbildung an der Öffnung oder dem Ventilanschluss verhindert wird. Im Vergleich zur Installation des Trockners weit stromaufwärts verringert sich durch die Platzierung in der Nähe des Expansionsgeräts die Länge des Rohrs, in das nach der Entwässerung neue Feuchtigkeit eindringen könnte. In Systemen mit Empfängern bevorzugen viele Techniker die Montage des Trockners am Ausgang des Empfängers, um alles zu filtern, was den Speicher verlässt. Wenn das System mehrere Erweiterungsgeräte umfasst, kann ein dedizierter Trockner pro Zweig die Ausfallsicherheit verbessern und die Diagnose vereinfachen.

Sonderfälle: Wärmepumpen und komplexe Systeme

Wärmepumpen und Multimode-Systeme erfordern sorgfältiges Denken, da sich die „Flüssigkeitslinie“ mit der Betriebsart ändert. Ein Bi-Flow-Trockner, der dort positioniert ist, wo Flüssigkeit sowohl zum Heizen als auch zum Kühlen vorhanden ist, gewährleistet den Schutz unabhängig von der Strömungsrichtung. In VRF-Systemen mit vielen Abzweigungen erfolgt die Platzierung des Trockners häufig in der Nähe der Zentraleinheit mit zusätzlichen Sieben oder einer Abzweigleitungsfiltration, wo ein hohes Kontaminationsrisiko besteht. Im Vergleich zu einem einzelnen zentralen Trockner kann ein verteilter Schutz die Auswirkungen eines lokalen Ausfalls minimieren und den Service auf die betroffene Zweigstelle beschränken.

Inbetriebnahme- und Überprüfungsschritte

Überprüfen Sie nach der Installation die korrekte Platzierung, indem Sie den Druckabfall über den Trockner bei Auslegungslast messen und eine stabile Unterkühlung am Einlass des Expansionsgeräts bestätigen. Wenn der Druckabfall zu groß ist, ist möglicherweise eine größere Einheit oder ein neuer Standort mit weniger vorgeschalteten Bögen erforderlich. Im Vergleich dazu, ein marginales Layout unkorrigiert zu lassen, zahlt sich die Optimierung der Platzierung schnell aus, da störende Anrufe reduziert werden und gleichbleibender Komfort gewährleistet ist. Im Zweifelsfall während einer Reinigungsphase Wartungsventile installieren, um eine vorübergehende Umstellung des Trockners oder parallele Trockner zu ermöglichen; Sobald sich das System stabilisiert hat, entfernen Sie temporäre Komponenten und stellen Sie die permanente Konfiguration wieder her.

Platzierungsmöglichkeiten im Vergleich

• Bewahren Sie den permanenten Flüssigkeitsleitungstrockner so nah wie möglich am Einlass des Expansionsgeräts auf.
• Verwenden Sie Serviceventile für temporäre Reinigungstrockner, um den späteren Ausbau zu vereinfachen.
• Dokumentieren Sie den gemessenen Druckabfall im Trockner für zukünftige Vergleiche.
